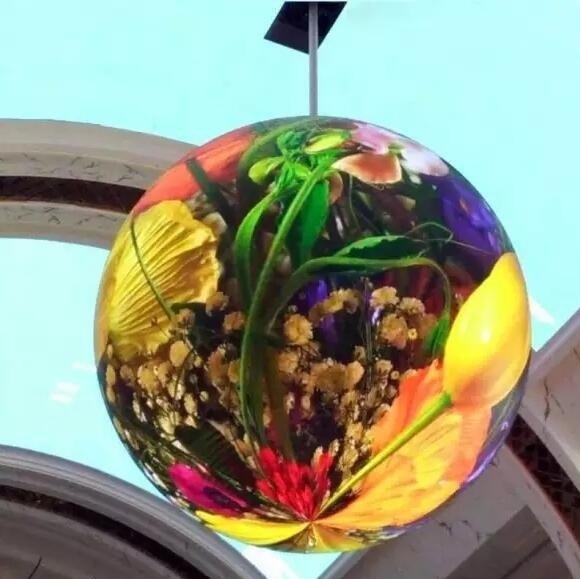

在led顯示領域我們會看到各式各樣的創意led屏，其中球型旋轉屏獨樹一幟，在市場適用范圍較廣，下面led顯示屏廠家迷你光電教你使用！
1.用最少的LED開發一種新型的立體顯示屏幕，可以從各個方向欣賞到顯示的內容，并且功耗要低。
2.設計一款中型的點陣屏幕，不需要拆卸即可以通過無線方式隨時隨地改變屏幕顯示的內容，像書寫普通的液晶屏一樣方便。
3.可以很方便的使屏幕內容處于靜止、放大或者旋轉狀態，使屏幕更加人性化。
4.可以水平放置、垂直放置、懸掛放置，適合不同的用戶固定到不同的場地。
5.設計出一種新穎的居家裝飾品，能夠營造出一種舒適溫馨的場景，給人帶來愉悅的心情。
二、基本原理
本屏幕由核心控制模塊、旋轉顯示模塊、無線模塊、字庫模塊、電機驅動模塊、對管定位模塊等模塊及外殼、電源構成。
旋轉的扇葉設計為圓形，在扇葉上設有一圈LED,LED的發光顏色為單色或多色，當扇葉圍繞著中心軸旋轉時，會產生一個球面，而且在球面上全部都是LED,配合字模軟件，當扇葉走到相應的位置時，點亮相應的點，這樣就可以控制一個球面的顯示內容了。
三、硬件設計
1. 核心控制模塊
核心控制模塊采用STC12C5A60S2系列1T單片機， 控制模塊主要是無線接收過來的數據進行判斷，從而執行不同的動作。是整個屏幕的控制核心處理各種數據，控制外部期間執行各種動作。
2. 旋轉顯示模塊
旋轉顯示模塊采用陣列的方式排列LED,布線非常方便，而且對單個點或多個點控制方便，控制顯示簡單易行，而且顯示效果很好?！?span style="display:none">93R機械屏|開合屏|折疊屏|升降屏|滑軌屏|旋轉屏|伸縮屏源頭廠家迷你光電-MNLED
3. 無線模塊
無線模塊使用的是RF2401,2.4GHz全球開放ISM頻段免許可證使用、最高工作速率1Mbps、高效GFSK調制、抗干擾能力強、內置硬件CRC檢錯和點對多點通信地址控制、低功耗、內置2.4GHz天線、可軟件設地址等功能。
4. 字庫模塊
字庫模塊是用字庫芯片GT21L16S2W,該芯片是一款內含11×12點陣和15×16點陣的漢字庫芯片，支持GB2312國標簡體漢字（含有國家信標委合法授權）、A SCII字符及GB2312與Unicode編碼互轉表。
5. 對管定位模塊
對管定位模塊是有雙對管控制，為處理器提供位置脈沖，處理器會根據當前顯示屏的模式來對接收到的對管脈沖進行判斷，可以選擇單球屏顯示或者雙半球屏顯示，使顯示更加賞心悅目。
6. 電機驅動模塊
在電機驅動方式上，采用LM2596開關電壓調節器直接驅動直流電機，該芯片是降壓型電源管理單片集成電路，能夠輸出3A的驅動電流，同時具有很好的線性和負載調節特性，用滑動變阻器直接調節輸出電壓來調節直流電機的轉速，操作簡便。
四、軟件設計
系統采用C語言編程實現各項功能。由于本系統處理的數據較多、較復雜，利用C語言的優勢完全可以體現出來。
1. 系統主程序的實現
主程序主要起到一個導向和決策功能，決定整個系統應如何正常運行。本系統各種功能的實現主要是通過調用子程序完成的。
當系統上電后，程序開始執行初始化，然后進入待機狀態，等待接收外部控制器發送過來的控制字符及操作字符，然后通過判斷控制字符來調用相應的子程序。
